خط إنتاج خزانة الوصلات الكهربائية

خط إنتاج خزانة الوصلات الكهربائية

  • البرنامج
  • معامل
  • استفسر
  • المنتجات ذات الصلة

وصف موجز للمنتج


رقمالمنتجاتالمواصفات
1مجلس الوزراء

1. السُمك: الحد الأقصى 0.8 مم

2. العمق: 200/300 ملم

3. Width:250-400mm, height:300-600mm

4. المواد: لفائف GI

2مزود الطاقة380 فولت ، 50 هرتز ، 3 مراحل
3قدرة السلطةالطاقة الرئيسية: 7.5 كيلو واط
4الوزن الكليتقريبا. حوالي 9 طن
5بعدتقريبًا (الطول * العرض * الارتفاع) حوالي 23 × 3 × 2 م
6مواقف بكراتحوالي 14 خطوة الأسطوانة
7أسلوب القطعنظام الطي والقطع الأوتوماتيكي


وصف تفاصيل المنتج

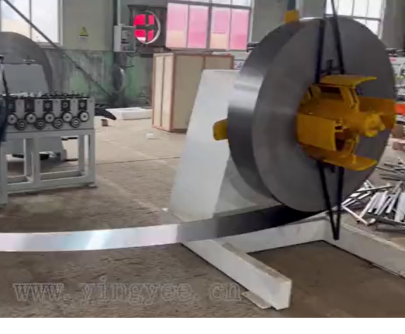

1. جهاز فك اللفائف يدعم لفائف الصلب لفك اللفائف.


صورة

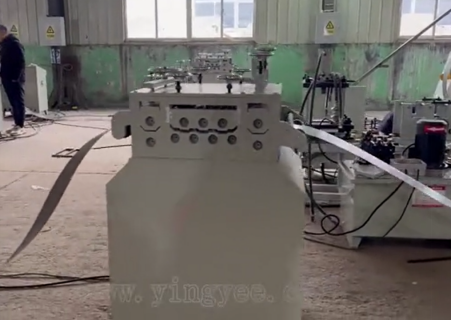

2. يمر الملف الفولاذي عبر آلة التسوية. فهو يجعل الملف الفولاذي أكثر تسطيحاً.


صورة

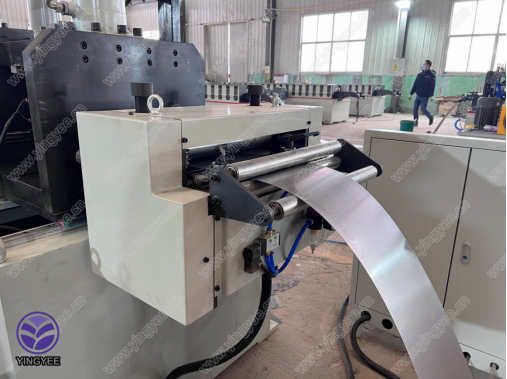

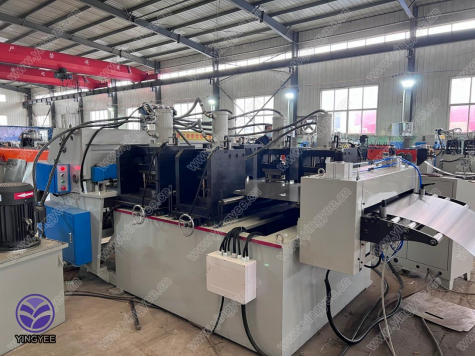

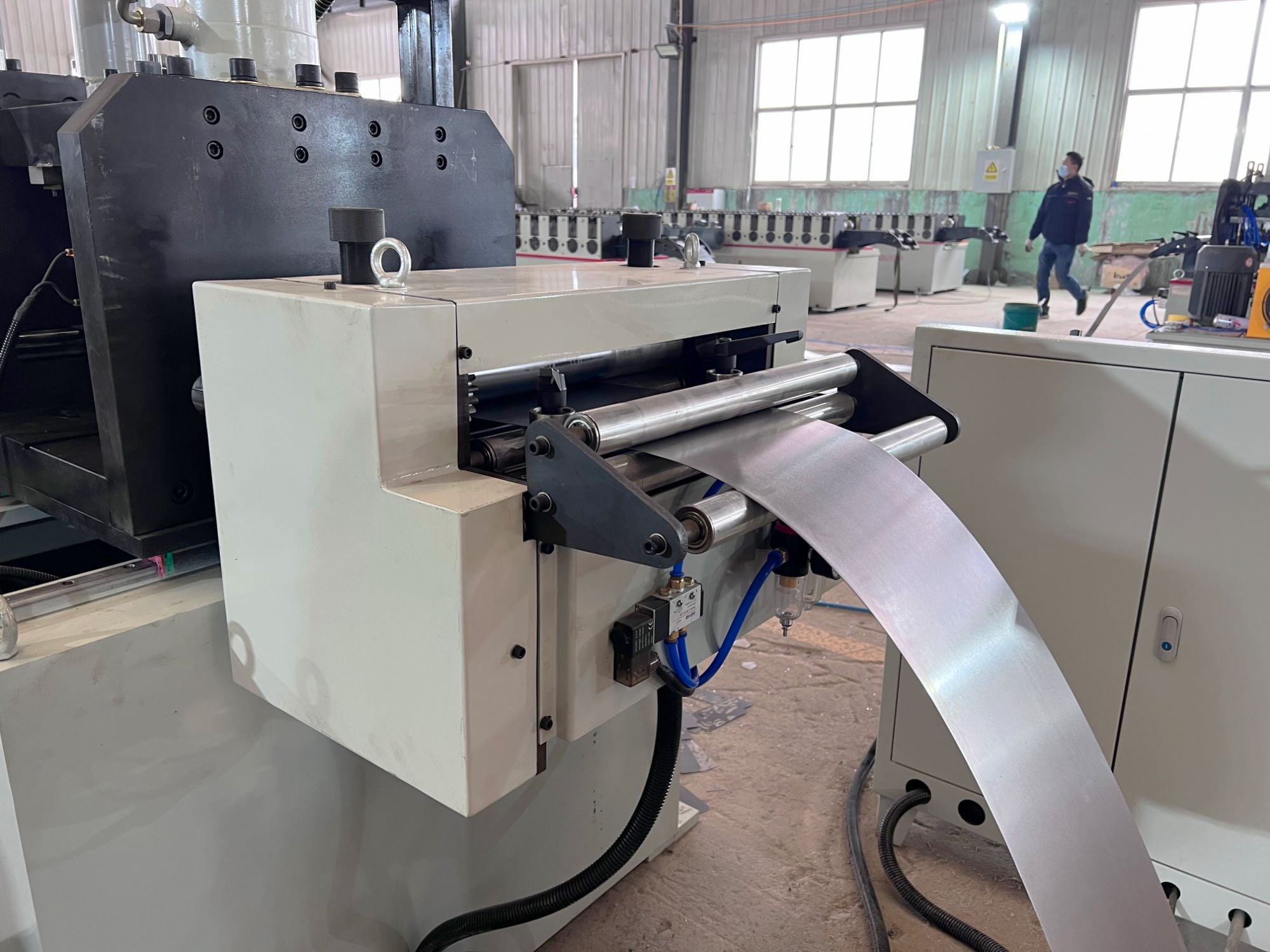

3. يدخل الملف الفولاذي المسطح (التغذية المؤازرة) إلى جهاز التثقيب. يمكنه إكمال إنتاج فتحات الزوايا الأربعة للصندوق، وفتحة التهوية، وفتحات المفصلات.


صورة


صورة

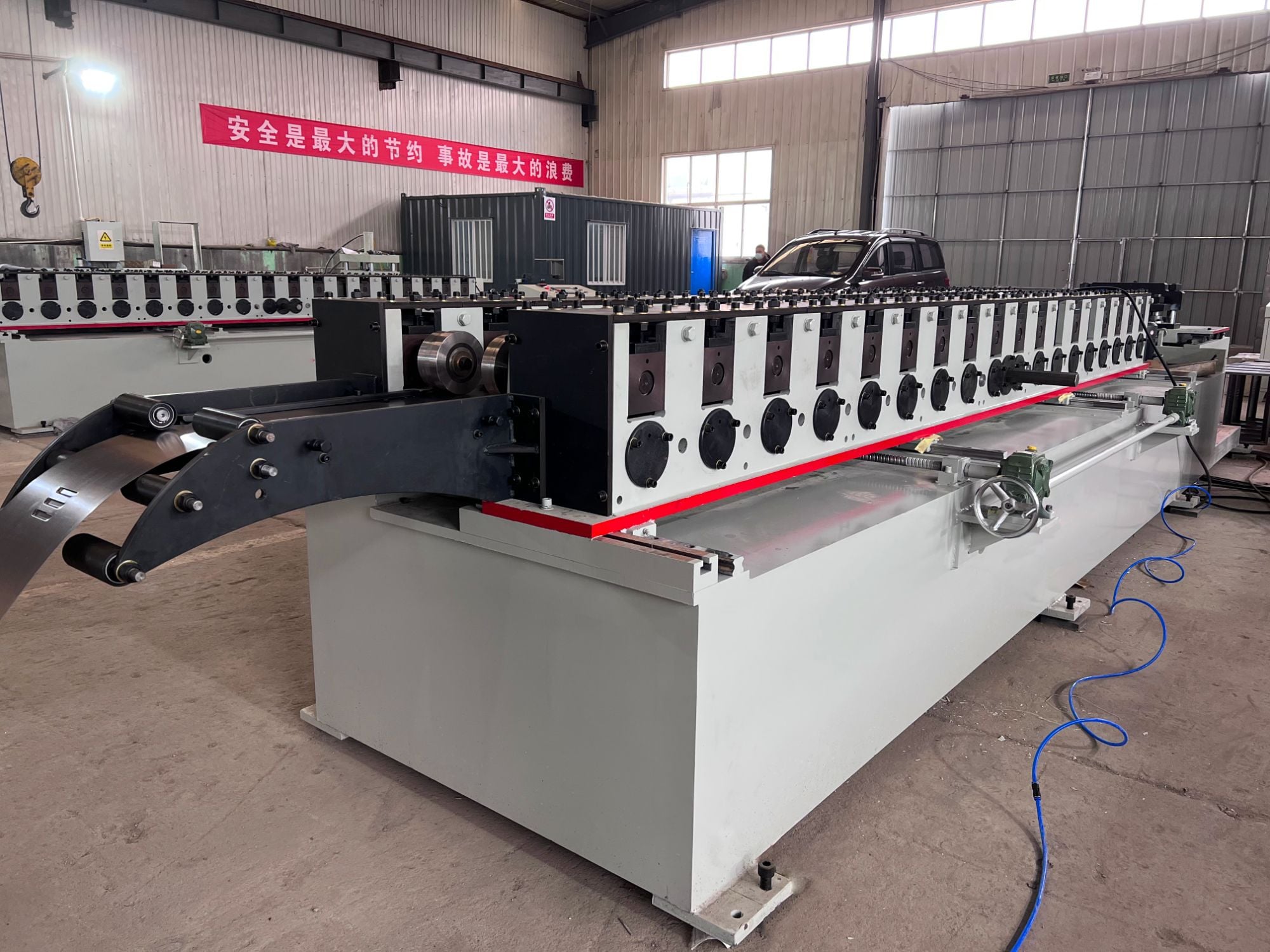

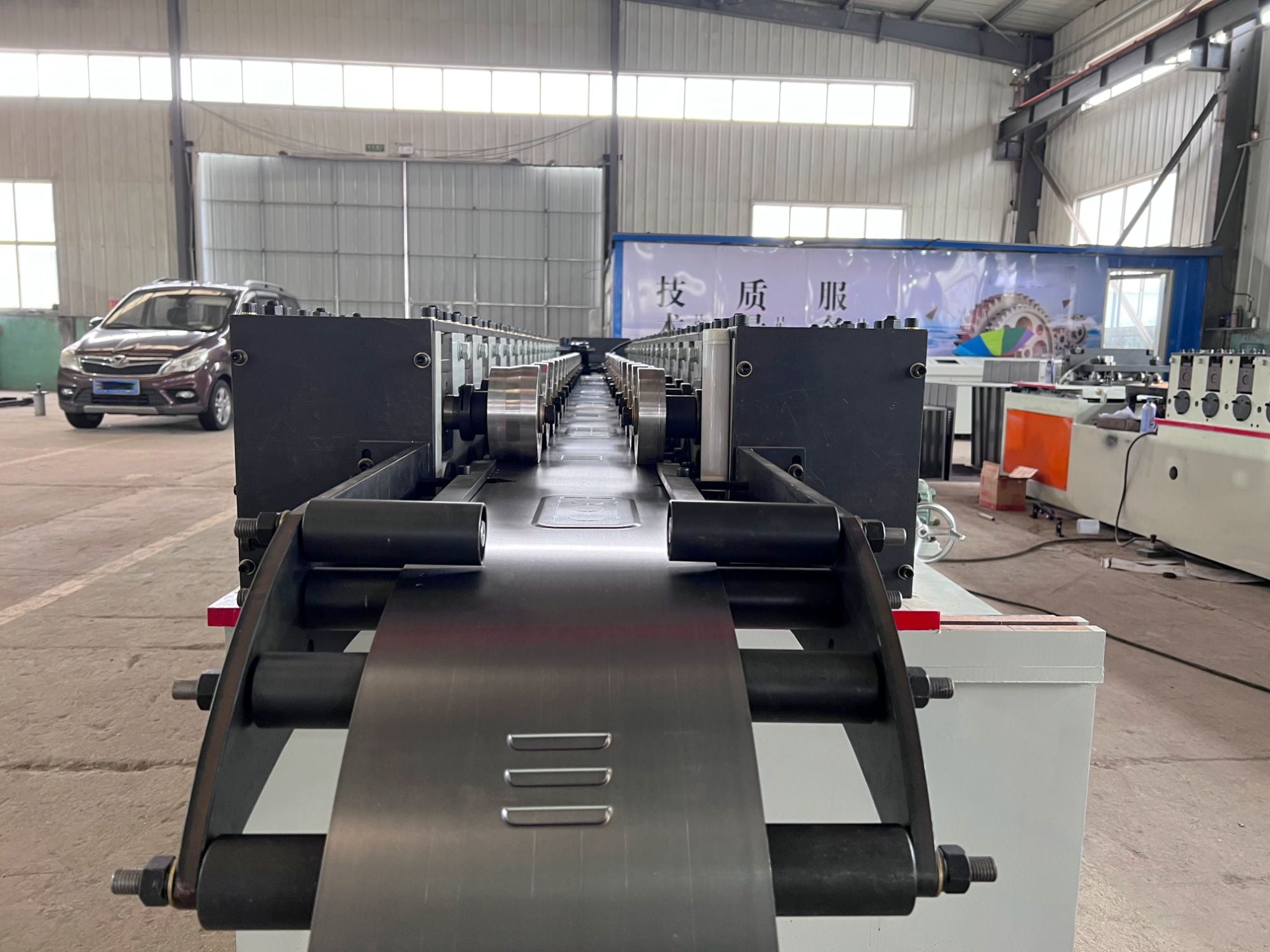

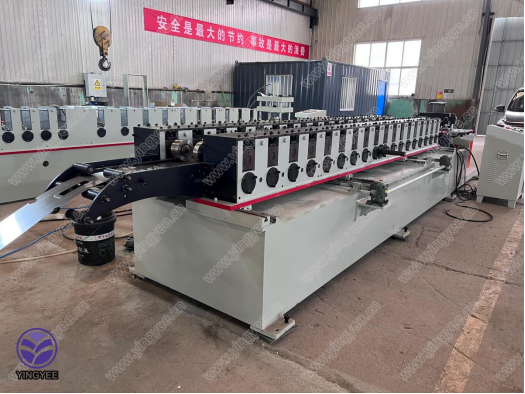

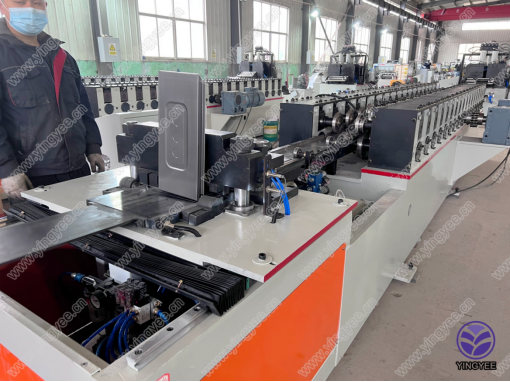

4. في جزء التشكيل، يتم طي الملف الفولاذي تدريجيًا وتشكيله وفقًا للرسومات المصممة.


صورة

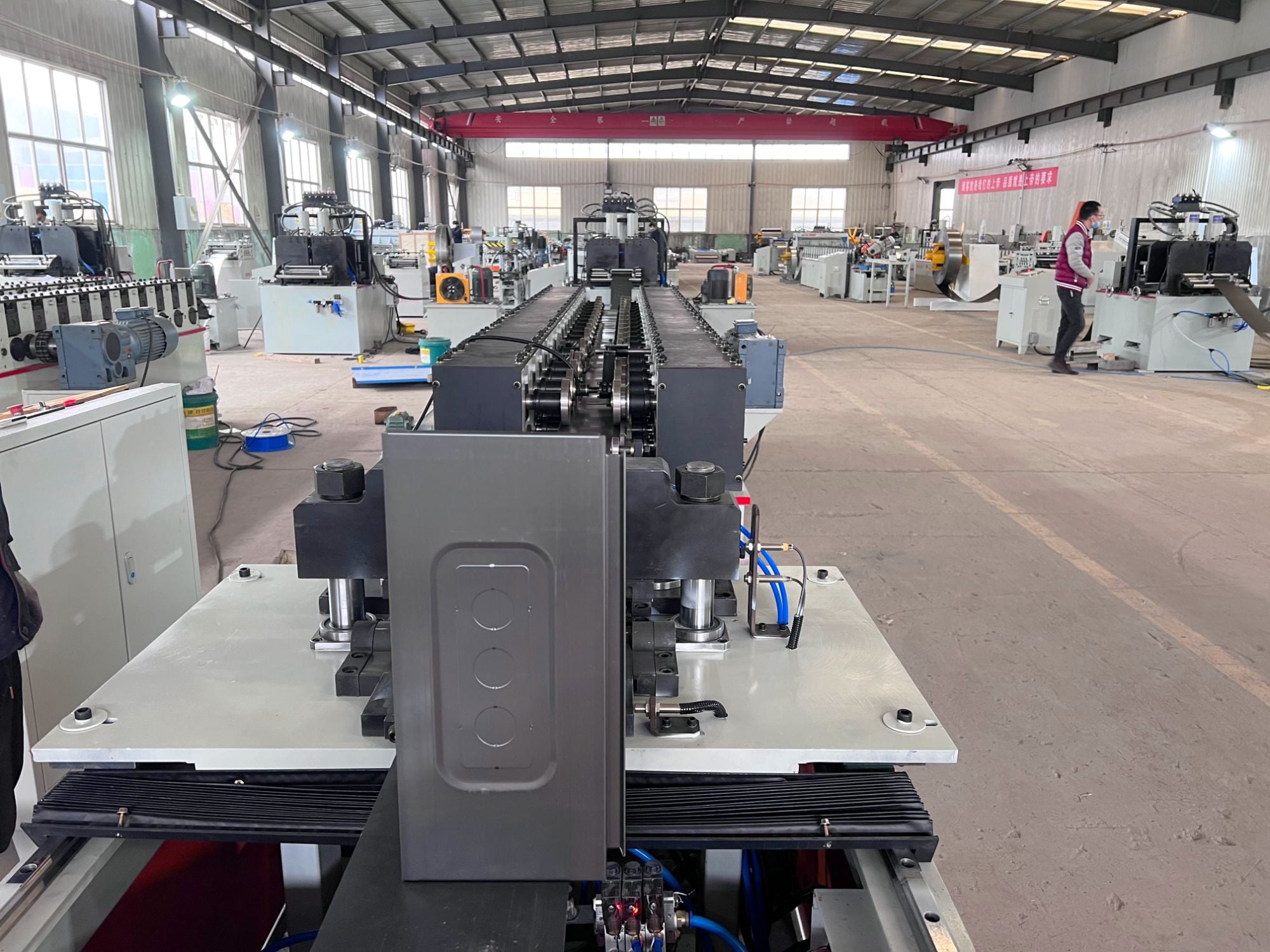

5. يقوم جهاز الثني بثني المنتج لتشكيل إطار. يقوم جهاز الثني بثني المنتج لتشكيل إطار. يتم ثنيها 3 مرات للقطع.


صورة


جدول معلمات المنتج


ماكينة فك اللفافة اليدوية 3 طن

القطر الداخلي للملف الفولاذي: φ500mm؛ سمك المادة بحد أقصى 0.8 مم

وزن الحمل: ≥3T

ارتفاع مركز المغزل: 650 مم

نموذج الدعم: التوتر الداخلي

آلة الجر والتسويةتسوية الجر الأسطوانة سمك التسوية: الحد الأقصى 0.8 مم الطاقة: 2.2 كيلو واط
NCF-400 وحدة تغذية مؤازرةالتحكم في التغذية المؤازرة، محرك سيرفو للتغذية متعدد المراحل: دقة التغذية INVT: ± 0.1 مم/الوقت

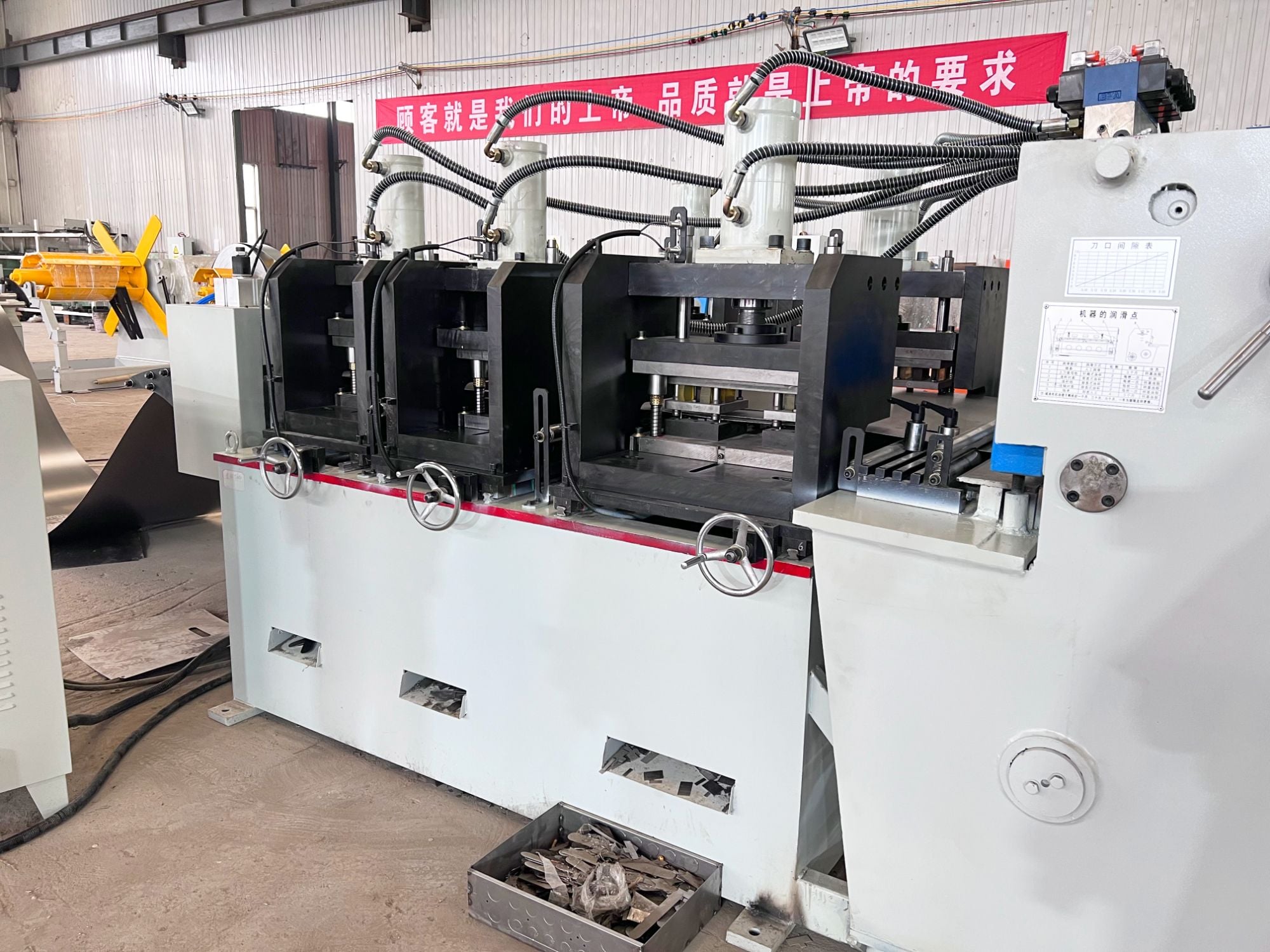

نظام الضربتتكون من آلة تثقيب هيدروليكية ذات 5 أسطوانات؛ آلة التثقيب رقم 1: فتحات اللولبة الكاملة والتمديد (نوع تزايدي) آلة التثقيب رقم 2: استكمال الستائر الأمامية رقم 3 آلة التثقيب: الستائر الخلفية الكاملة رقم 4 آلة التثقيب الكابولية: قطع كامل للزاوية الأمامية المزدوجة ومفصلة لجسم الصندوق رقم 5 التثقيب الكابولي الآلة: قطع كامل للزاوية الخلفية المزدوجة لجسم الصندوق (توجد آلة التثقيب الكابولية الخامسة مقابل آلة التثقيب الكابولية الرابعة)
قوالب التثقيب

1 مجموعة من قوالب الثقوب

عدد 2 قوالب للستائر الأمامية والخلفية

مجموعة واحدة من قوالب قطع الزاوية الأمامية والمفصلات

1 مجموعة قالب قطع الزاوية الخلفية مادة القالب: SKD11

آلة تشكيل لفةآلة تشكيل الكابولي: تعديل سريع للعمق بما في ذلك عمق الباب: 200/250/300 مم سمك المادة: الحد الأقصى 0.8 مم حجم حاجز الماء الأمامي: 20 مم خطوات التشكيل: حوالي 14 خطوة عمود آلة التشكيل: 45 مم يتم تشكيل الأسطوانة باستخدام Cr12 ومعالج CNC بعد التبريد الشامل، بصلابة تصل إلى HRC58-62°
نظام الطي والقطع الأوتوماتيكيالشكل: مزيج من مزيج الغاز والسائل الحد الأدنى 300 * 250 الحد الأقصى 1000 * 1200 القطع / الطي: مزيج متكامل مادة الشفرة: SKD11 الطي: الطي التلقائي الطاقة: 3KW
نظام التحكم الكهربائيMitsubishi PLC، واجهة بين الإنسان والآلة، تتيح التفاعل بين البشر وPLC
