dilme hattı

dilme hattı

  • Genel Bakış
  • Parametre
  • Sorgula
  • İlgili Ürünler

Ürün kısa açıklaması


Hayır.ürünspec:
1Malzeme

Kalınlık: 0.3-2mm

Giriş genişliği: 500-1250mm

malzeme:Galvanizli sac

2Güç kaynağı380V, 50Hz, 3 faz (müşteri ihtiyacına göre)
3Güç kapasitesiToplam güç:260KW
4hızLine speed:0.3-1.0mm、max150m/min,2.0mm,120m/min
5Toplam ağırlıkYaklaşık 15 ton
6BoyutYaklaşık (U*G*Y)22m*2m*2m


Ürün ayrıntıları açıklaması

Toplam güç:260kw

Toplam ağırlık: Yaklaşık. 15 ton

Boyut:Yaklaşık (U*G*Y) 22m*2m*2m

Speed:Line speed:0.3-1.0mm、max150m/min,2.0mm,120m/min

Tek kollu açıcı ve hidrolik destek kolu:


Çekişli yedi silindirli tesviye makinesi ve Düzeltme makası:


Dilimleme makinesi:


Ön ayırma cihazı ve gerdirme makinesi:


Dikey hurda sarıcı (iki takım):



Yeniden Açıcı:


Ürün parametreleri tablosu


Araba yükleniyor

Amaç: Bobin açıcının makarasındaki bobin setini bulun.

Yapı: Araba, hidrolik kaldırma malzemesi rafından ve motorlu hareketli araç plakasından oluşur.

Kaldırma rafı, yüzeyi kauçuk plaka ile kaplanmış, yağ silindiri tarafından tahrik edilen ve kılavuz sütun tarafından yönlendirilen V şeklinde bir yapıdır.

Disk bir hidrolik motor tarafından tahrik edilir ve ray boyunca hareket eder.

Yağ silindirinin özellikleri φ 160x600mm'dir

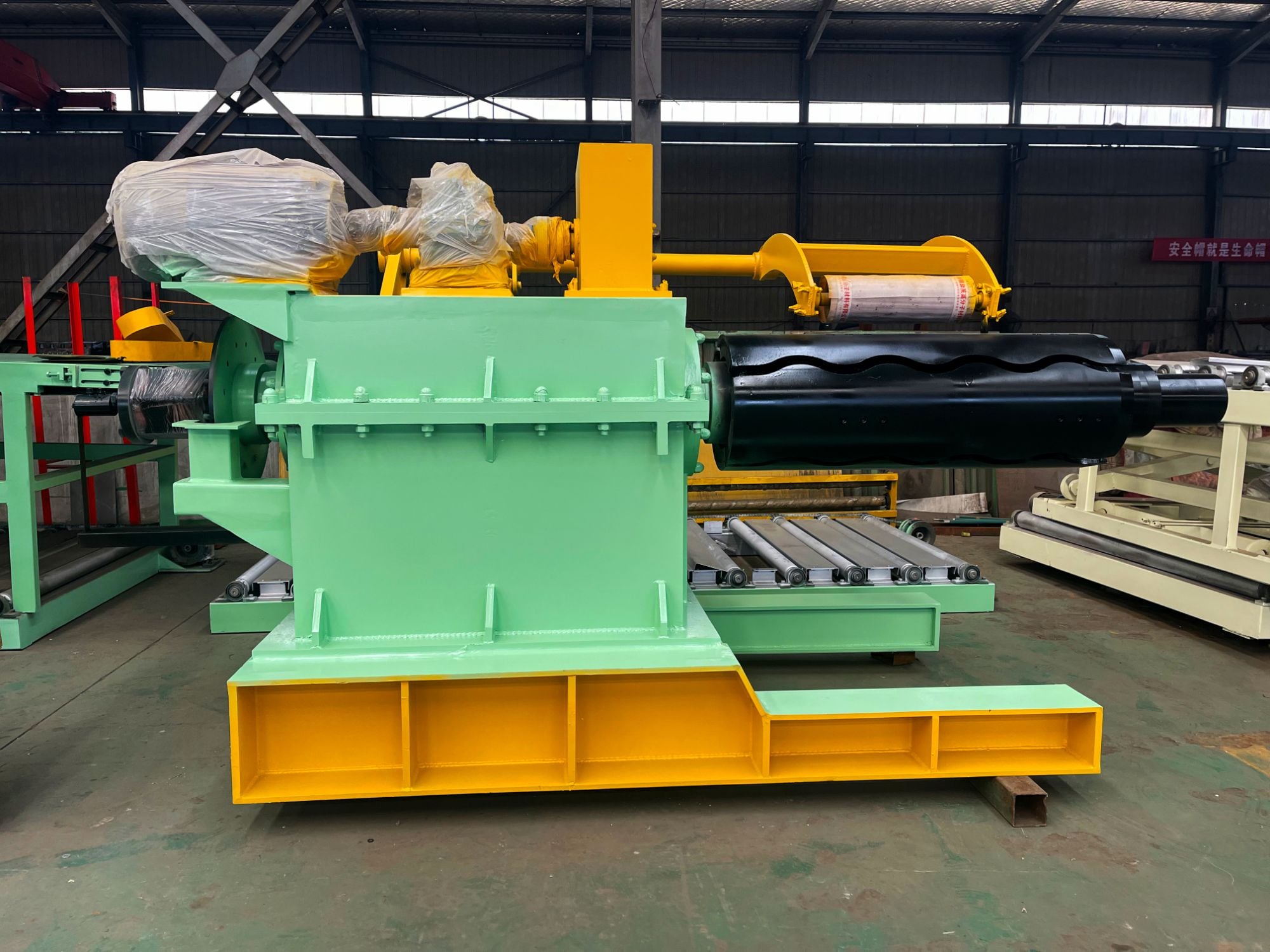

Tek kollu açıcı ve hidrolik destek kolu

Amaç: Bobin malzemesinin aktif olarak açılması ve boşaltılması veya geri kazanılması.

Yapı: Tambur, çerçeve, iletim sistemi ve baskı rulosundan oluşan tek konsol tipi.

Tambur dört petal tipindedir, hidrolik genleşme ve daralmadır ve gövde genişleme ve daralma aralığı Φ 485-610 mm'dir.

Tambur, redüktör ve transmisyon dişlisi aracılığıyla motor tarafından tahrik edilir ve transmisyon sistemi, fren yapmak ve bobin açma gerilimi oluşturmaya yardımcı olmak için pnömatik kelebek fren ile donatılmıştır.

Kauçuk kaplamalı hidrolik salınımlı tip basınç silindiri.

Ana motor özellikleri: AC22kw.

Ana mil genleşme ve daralma yağ silindiri: Φ 220x165 mm.

Besleme cihazı

Amaç: Malzeme kafasını düzleştirmek ve plakayı tesviye makinesine yerleştirmek.

Yapı: Destek köprüsü hidrolik olarak döndürülebilir veya hidrolik olarak geri çekilebilir.

Bükme silindiri, yağ silindiri tarafından sallanmak üzere tahrik edilir.

Yükleme köprüsü, kaldırmak ve uzatmak için yağ silindiri tarafından tahrik edilir.

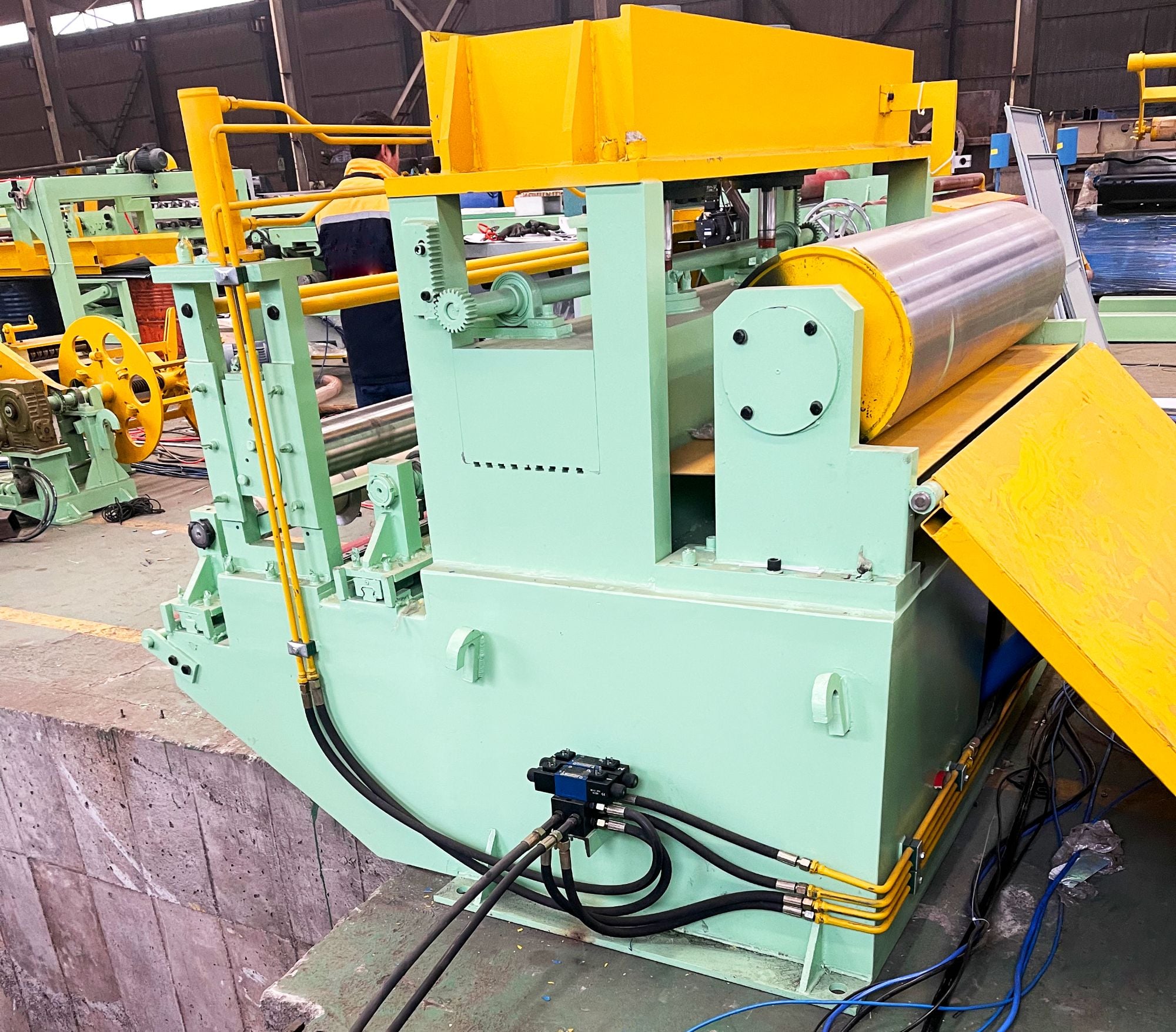

Çekiş yedi silindirli tesviye makinesi

Uygulama: Düz levhayı kesmek ve açıcıyı çalıştırmak kolaydır.

Yapısı: Bir çift çekiş silindirinden oluşur. Beş silindirli tesviye

Çekiş silindirinin üst ve alt silindirleri Φ 220 mm çapında ve 130 mm dengeleme şaftına sahip kauçukla kaplanmıştır. Üst silindir, kaldırmak için yağ silindiri tarafından tahrik edilir.

Üst ve alt çekiş silindirleri aktif olarak döner ve yükselip alçalmaları kontrol edilebilir.

37KW gücünde AC motorla tahrik edilir.

Düzeltme makası

Amaç: Sacın düzensiz başını kesmek veya kalan sacı geri dönüştürmek için sacı kesmek.

Yapı: hidrolik olarak tahrik edilir, yukarıdan aşağıya doğru kesilir. Takım tutucu, dişli ve kremayer senkronize edilir ve kesme kafası ve kuyruk manuel olarak sürüklenir.

1 adet döner köprü (ilmek yapıcı)

Uygulama: malzeme depolama döngüsü oluşturan geçiş malzemesi kafası veya kuyruğu.

Yapı: Cihaz, döner köprü ve yay şeklindeki malzeme rafından oluşur.

Döner köprü, yağ silindiri tarafından kaldırılır veya kaldırılır ve tüm kauçuk kaplı silindirler kauçukla kaplanır.

Yay şeklindeki malzeme rafı, poliüretan yapıştırıcıyla kaplanmış birkaç makaradan oluşur.

Sallanır köprünün çukurunda malzeme seviyesi tespiti için iki çift fotoelektrik anahtar bulunmaktadır. Malzeme üst konuma yükseldiğinde, düzleştirici, rulo açıcıyı eşit şekilde hızlanmaya yönlendirir; malzeme seviyesi alt konuma düştüğünde tesviye makinesi eşit şekilde yavaşlar.

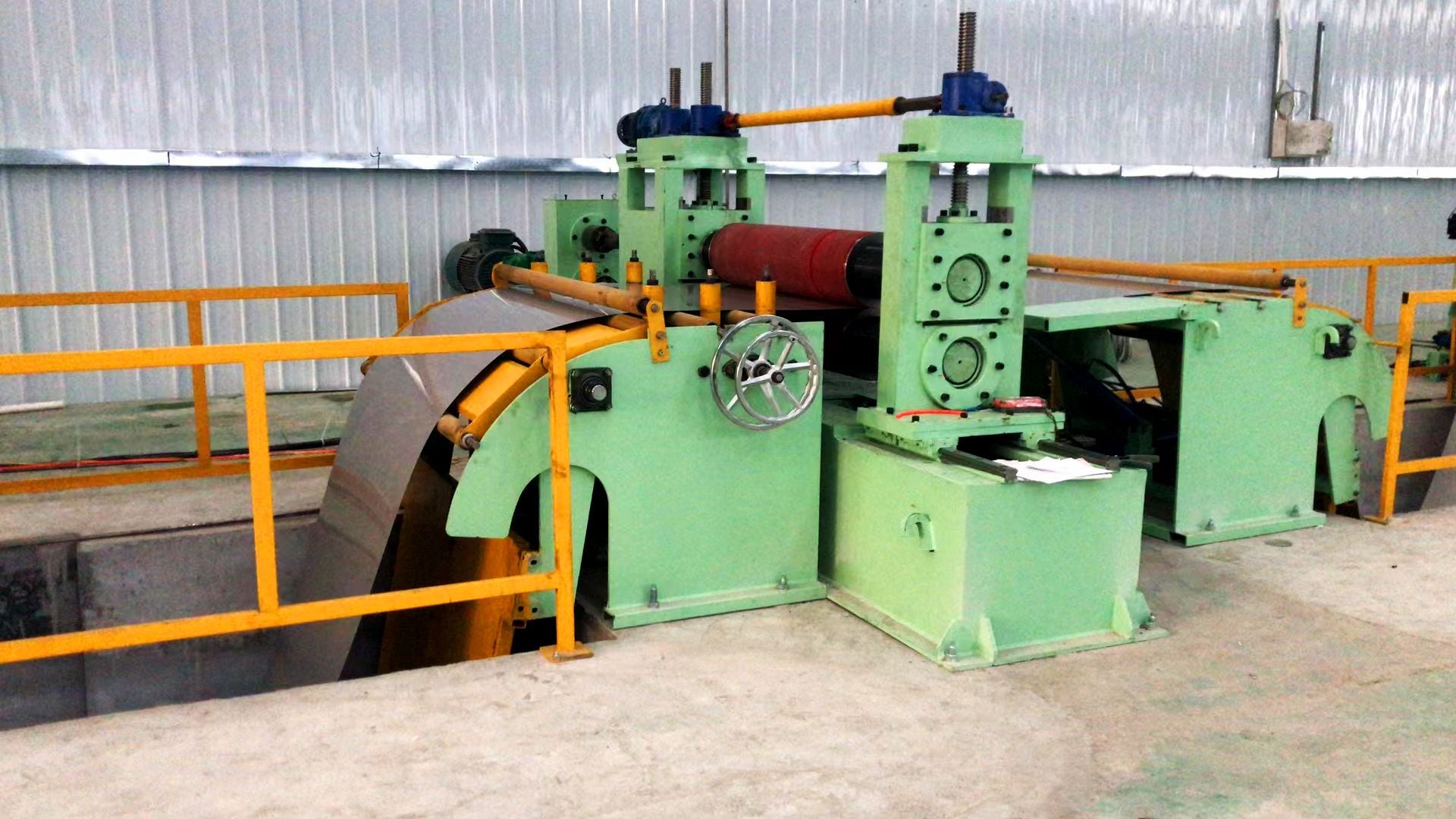

Sapma düzeltme besleme cihazı

Amaç: Sacın yönünü yönlendirmek, sac malzemenin sapmamasını sağlamak ve malzemeyi dilme makinesine beslemek.

Yapısı: Düzeltme cihazı her iki taraftaki kılavuz makaralardan, hareketli bir sürgüden, bir vida sürgüsünden ve bir ayar çarkından oluşur.

Her iki tarafta üç set kılavuz silindiri. Ayarlama el çarkı çalışma tarafındadır ve aynı anda hareket eder.

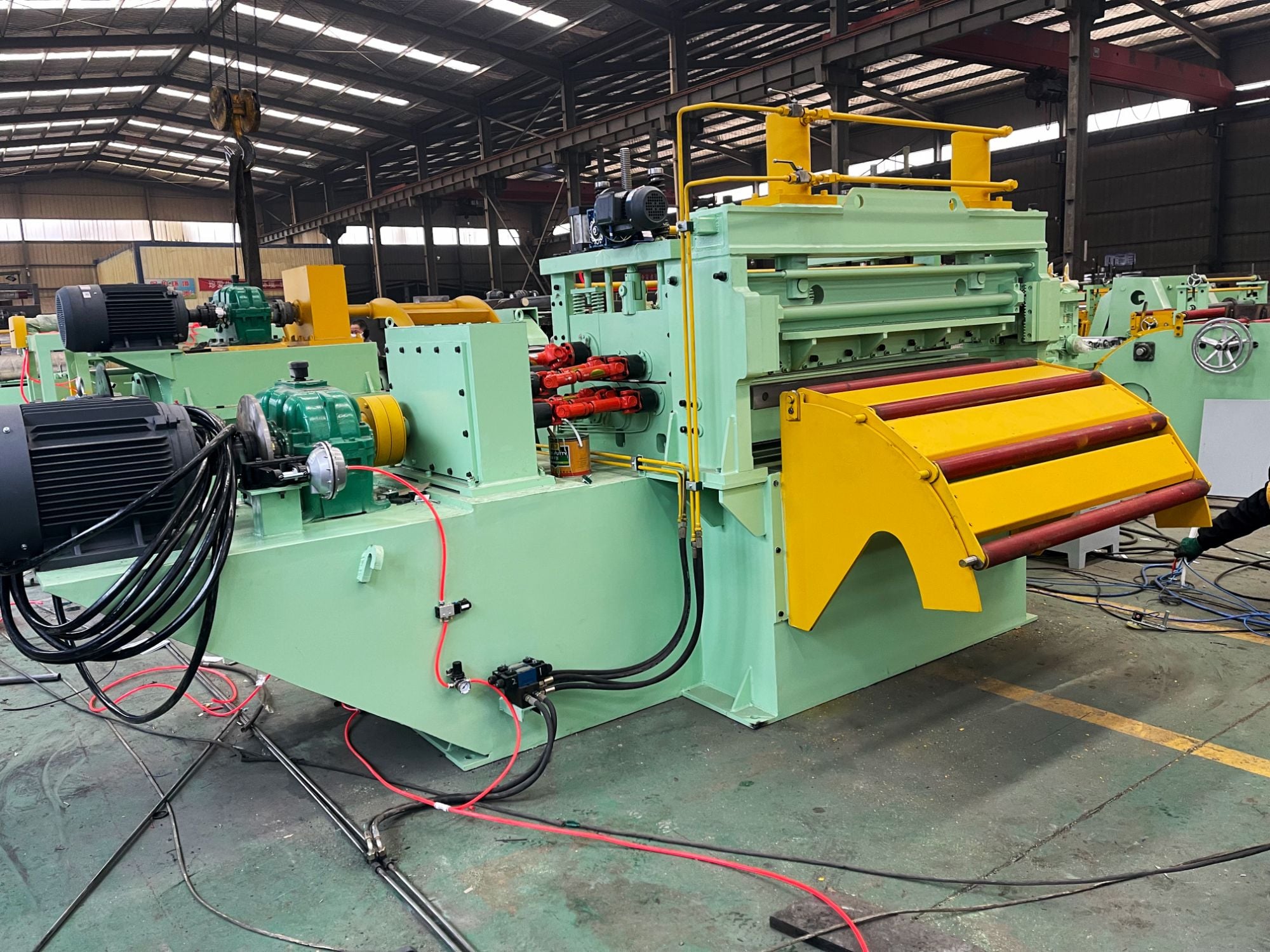

Dilimleme makinesi

Amaç: Sayfayı çeşitli genişliklerde şeritler halinde uzunlamasına kesin.

Yapısı: Dilme makinesi bir çerçeve, üst ve alt kesici miller, kesici mil aralığı ayar mekanizması ve aktarma sisteminden oluşur. Hem üst hem de alt kesici miller aktif olarak döner ve AC motorlar, redüktörler, dişli dağıtım kutuları ve üniversal kaplinler tarafından tahrik edilir.

Sonsuz dişlinin elektrikli ayarı yoluyla kesici miller arasındaki mesafeyi değiştirerek bıçağın üst üste binmesini ayarlayın.

Kesici şaft, birden fazla kesici kafa ve farklı kalınlıklarda bir dizi ara parça ile donatılmıştır. Kesici kafalar ve ara parçalar somunlarla sıkıştırılır.

Kesici mil desteği, bir tarafı hareketli, bir tarafı sabit olan kaynaklı bir parçadır. Alet değiştirilirken hareketli destek, hidrolik silindir tarafından taban kılavuz rayı boyunca çekilir ve kesici şaft, sabit destek üzerine desteklenir.

Tahta boşaltma cihazı ile (boşaltma kalası hariç)

Kesici şaft çapı Φ180mm.

Kesici milinin malzemesi 42CrMo olup, yüzeyi sert krom kaplamadır.

Kesici kafa boyutu: 290X180X10 (dış çap) 10.Ana motor gücü: DC 45kw

Dikey hurda sarıcı (iki takım)

Amaç: Dilme makinesiyle kesilen hurdaların kenarlarını toplamak.

Yapı: sarma tamburu, çerçeve ve iletim sisteminden oluşur.

Boşaltma işlemini kolaylaştırmak için sarıcı tamburu mekanik olarak genişletilir ve daraltılır.

Sarıcı, teli eşit şekilde sarabilen kumaş dağıtım cihazı ile donatılmıştır.

Tambur, ayarlanabilir hız ve sarma torku ile AC motor tarafından tahrik edilir.

2 döner köprü (döngü)Yapı için 1 döner köprüye bakınız.
Ön ayırma cihazı ve gerdirme makinesi

Amaç: Dilme şeritlerini ayırmak, gerdirme makinesinden geçerken istiflenmeyi önlemek ve toplamayı kolaylaştırmak.

Yapısı: İki takım ayırıcı vardır, bir takım besleme yüksekliğine eşit, diğeri beslemeden 200 mm daha alçaktır. Ayırma plakasının değiştirilmesini kolaylaştırmak için ayırma mili çalışma tarafından dışarı çıkarılabilir.

İki set ayırma plakası arasında atlama önleyici bir basınç silindiri vardır ve hava silindiri yükselip alçalır. Germe makinesinin amacı: Germe makinesi, plakayı sıkmaya uygun olan sarma gerginliğini üretmek için şeride pozitif basınç uygular. 4Yapı: merdane gerginliği.

Presleme sürgüsü yağ silindiri tarafından kaldırılır ve indirilir.

Presleme malzemeleri sacın genişliği boyunca bölümler halinde düzenlenir.

Baskı ayağının diş deseni vardır ve keçenin yerleştirilmesi ve değiştirilmesi kolaydır.

Döner rulo grubu ve besleme plakası1. Germe makinesinin boşaltma tarafı bir besleme tamburu ile donatılmıştır ve silindir mili ucu, sarma makinesinin bir hız ölçüm kodlayıcısı ile donatılmıştır. 2. Direksiyon rulosunun yüzeyi krom kaplamadan yapılmıştır. 3. Gergi tamburunun boşaltma tarafındaki malzeme başlığına sahip besleme paleti, sarıcı maşalarını beslemek için uygundur. 4. Besleme paleti yağ silindiri tarafından kaldırılır ve indirilir.
Yeniden açıcı

1. Amaç: Dilme şeridini tekrar geri sarın.

2. Yapı: tek konsol tipi.

3.Faydalı model bir tambur, bir malzeme ayırma plakası ve bir malzeme itme sisteminden oluşur.

4. Tambur dikişsizdir ve hidrolik silindir, tamburun yükselmesi ve küçülmesi için kamayı iter. Genişleme ve daralma aralığı Φ 480-508 mm'dir.

5. Tambur, üç kademeli dişli kutusu aracılığıyla AC motor tarafından ileri ve geri hareket ettirilir.

6. Sarma hızı, dilme makinesinin çalışma hızına otomatik olarak uyum sağlar.

7.Frenli şanzıman sistemi.

8. Tambur destek milinin malzemesi 40Cr'dir.

9. Sarıcı, malzeme ayırma ve presleme cihazı ile donatılmıştır ve presleme kolu, yağ silindiri tarafından sallanır. Pres mili, izolasyon diskini (PAD) değiştirmek için uygun olan sabit dayanak noktası etrafında manuel olarak döndürülebilir.

10.Yağ silindiri tarafından tahrik edilen itme plakası ile donatılmıştır. Ana motor gücü 132kW 980rpm

Boşaltma arabası

1. Amaç: Dilme bobinini sarma tamburundan çıkarmak.

2. Yapı: Boşaltma arabasının yapısı temel olarak yükleme arabası ile aynıdır. 3. Boşaltma arabası, yerleştirme önleyici çubukla donatılmıştır.

Hidrolik sistem

1. Hidrolik sistem basıncı 14MPa

2. Sistem, yağ tankı ve yatağına monte edilen entegre pompa istasyonunu ve valf bloğunu benimser.

3.Hidrolik bileşenler Huade tarafından üretilmektedir.

4.Diğer aksesuarlar yerli yüksek kaliteli ürünler olacaktır.

Yağlama sistemiDişli kutusu veya redüktör yağ havuzuyla, diğerleri ise dağılmış konsantre yağla yağlanır.
Elektrik sistemi

Üretim hattında üç fazlı beş telli AC 220V güç kaynağı kullanılıyor. Şebeke voltajındaki dalgalanma ±%10'u geçmemelidir. Kontrol güç kaynağı AC 220V ve AC 24V'dir.

Hattın tamamı PLC merkezi kontrolünü benimser, rulo açıcıyı, traktörü, dilme makinesini ve sarma makinesini çalıştırmak için AC motorları kullanır ve hızı düzenlemek için dijital bir AC hız regülatörü kullanır. Dilme motorunu ana hız olarak alarak, çözme hattı hızının, sarma hattı hızının ve dilme hattı hızının (PLC tarafından tamamlanır) örneklenmesi ve karşılaştırılması yoluyla, traktör, dilme makinesi ve sarma makinesi otomatik olarak temelde senkronize olarak çalışabilir. operasyon süreci. (Ancak bazen manuel ince ayar yapılması gerekebilir).

Operasyonu kolaylaştırmak için tüm hat boyunca birden fazla konsol yerleştirilmiştir ve ana konsol bir dokunmatik ekranla donatılmıştır.

Arıza teşhisi, uzunluk ve hız gösterimi gibi fonksiyonlara sahiptir.

Diğer

2 takım güvenlik bariyeri

Açıcı burcu (Φ 610mm) 1 takım

15 dilme aleti, dilme ara parçası manşonu, boşaltma lastik halkası, ayırma diski ve naylon rondelayı içerir (10 parça bölünebilir).
